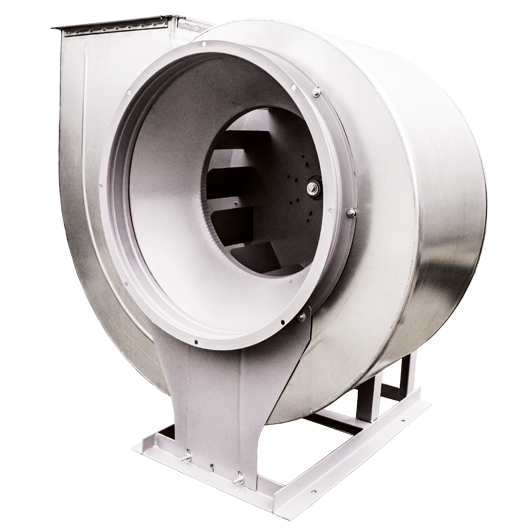

Радиальный вентилятор ВР 80-70

Радиальные вентиляторы ВР 80-70 низкого давления Завода ВЕНТИЛЯТОР – это современные, эффективные агрегаты, предназначенные для перемещения воздуха при давлении до 2 000 Па. Они широко используются в системах вентиляции и кондиционирования воздуха в промышленных, жилых и административных помещениях и зданиях. Вентилятор радиальный ВР 80-70 производится по ТУ 4861-001-85589750 и по ТУ 4861-005-85589750 (взрывозащищенное исполнение).

В ассортименте нашей компании имеются различные вентиляторы низкого давления, технические характеристики которых зависят от типоразмера, материала изготовления и других особенностей определенной модификации. С помощью широкого типоразмерного ряда можно с легкостью подобрать оптимально подходящее вентиляционное оборудование. Типоразмеры ВР 80-70 варьируются от №2,5 до №12,5.

Радиальный вентилятор состоит из следующих элементов: спиральный корпус (улитка), рабочее колесо, коллектор (конфузор), станина (рама), привод (электродвигатель).

Поток воздуха или газа, поступающий во вращающееся рабочее колесо, попадает в канал между его лопатками, и изменяет направление движения с осевого на радиальное. Поток двигается в радиальном направлении к периферии колеса, сжимается и под действием центробежной силы отбрасывается в спиральный кожух и далее направляется в выходное отверстие. Спиральный поворотный корпус «улитка» Завода ВЕНТИЛЯТОР выполнен с применением метода Питтсбургского фальца, обеспечивающего высокую надежность и жесткость конструкции. Внутри корпуса расположено рабочее колесо с 12 загнутыми назад лопатками, соединенное с двигателем по 1 схеме (напрямую), по 3 схеме (через промежуточную подшипниковую опору) или по 5 схеме (через клиноременную передачу).

ВЕНТИЛЯТОРЫ РАДИАЛЬНЫЕ НИЗКОГО ДАВЛЕНИЯ ВР 80-70

Вентиляторы эксплуатируются в условиях умеренного (У) и тропического (Т) климата, второй (2) и третьей (3) категории размещения, согласно ГОСТ 15150-69.

При обеспечении защиты электродвигателя от атмосферных воздействий (осадков), допускается эксплуатация вентиляторов в условиях умеренного климата и первой (1) категории размещения, согласно ГОСТ 15150-69.

Допустимая температура окружающей среды от -40°С до +40°С.

Перемещаемая среда не должна содержать липких и волокнистых материалов, допускается загрязненность пылью и другими твердыми примесями до 100 мг/м3. Максимальная температура воздуха +80°С.

Выпускаются вентиляторы ВР 80-70 в следующих материальных исполнениях: общепромышленное, общепромышленное теплостойкое (Ж2), коррозионностойкое (К1), взрывозащищенное (В, ВК3), коррозионностойкое теплостойкое (К1Ж2), взрывозащищенное теплостойкое (ВЖ2), взрывозащищенное коррозионностойкое (ВК1).

Вентиляторы радиальные ВР 80-70 низкого давления варианты изготовления
