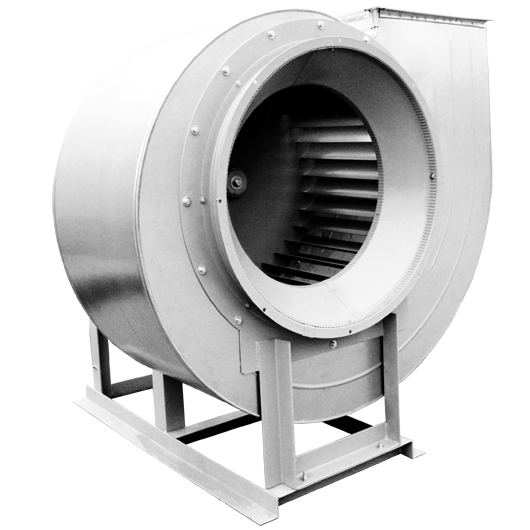

Радиальный вентилятор ВР 300-45

Вентиляторы серии ВР 300-45 преимущественно используются в составе общеобменных и местных вентиляционных систем промышленного назначения: на участках металло- и деревообработки, в сварочном, литейном производствах, на участках складского хозяйства и др. Также данные вентиляторы могут применяться в составе воздухообменных сетей в помещениях и зданиях общественного и административного назначения.

Рабочая среда – воздух или газовоздушные смеси, плотность взвешенной пыли в которых не превышает 100 мг/м.куб. Вентиляторы общепромышленного назначения могут работать с газовоздушным потоком температурой до +80С. Теплостойкие вентиляторы ВР 300-45 могут эксплуатироваться при t раб.ср. до +200С.

В рабочей среде не допускаются слипающаяся пыль и волокнистые материалы.

ВЕНТИЛЯТОРЫ РАДИАЛЬНЫЕ СРЕДНЕГО ДАВЛЕНИЯ ВР 300-45

Вентилятор ВР 300-45 состоит из следующих узлов:
- сварная станина, играющая роль опоры;
- сварной коробчатый корпус, закрученный в «улитку»;
- крыльчатка с лопастями;
- приводная часть на базе асинхронного привода.

Вентилятор ВР 300-45 монтируется на жестком основании с достаточной несущей способностью посредством сварной станины (рамы). Крепление осуществляется с помощью анкеров. Для уменьшения вибраций рекомендуется использовать пружинные или резиновые виброкомпенсирующие опоры.

Корпус в станину может быть установлен под определенным углом к горизонтальной поверхности (шаг углового смещения – 45 градусов), что позволяет выставить агрегат в максимально удобном положении относительно воздуховодов.

На корпусе имеются два фланцевых патрубка. Цилиндрический патрубок расположен соосно рабочему колесу и является заборным. Выхлопной патрубок расположен по касательной к корпусу и имеет прямоугольное сечение. При монтаже воздуховоды вентсети могут соединяться с патрубками посредством гибких вставок.

В корпусе размещается рабочее колесо с лопастями. В зависимости от компоновочной схемы возможны два варианта размещения электродвигателя:
- привод крепится фланцем к корпусу вентилятора, а колесо насаживается на ротор;
- привод устанавливается на раму, крутящий момент от ротора к рабочей крыльчатке передается за счет ременной передачи.
